Integrantes

- Ariel González

- Cristian Zamorano

- Gastón Aqueveque

- Richard Guarda

- Marco Pacheco

Antena Doble Bi-Quad Con Dipolo

Elaboración antena Doble Bi-Quad Con Dipolo

Materiales:

- Placa de circuito de 11 x 22 cm.

- Alambre de cobre de 2,5mm.

- Conector N hembra para chasis.

- Estaño y Pasta para soldar.

- Tornillos.

Herramientas:

- Alicate

- Cartonero.

- Regla.

- Cautil.

- Taladro.

Para la confección de la antena Doble Bi-Quad, procedimos a hacerle un agujero a la placa de cobre, con el fin de fijar el conector N de chasis, este se realizó con un taladro, hasta que el agujero fue del tamaño correcto, luego se fijó el conector a la placa utilizando tornillos.

Luego procedimos a hacer los rombos del quad  siguiendo el siguiente patrón:

Además se confeccionaron dos biquad separados, que se unirían al doble biquad, a modo de un dipolo:

Para finalizar se procedió a la unión del Doble Bi-Quad y el dipolo mediante los bornes, uno soldado al conector N hembra y el otro directo a la placa de cobre.

Marco Teórico.

La mayor parte de antenas biquad o doble biquad son diseñadas para frecuencias de onda de 2.457 GHz.

Diseñar una antena Biquad para otra frecuencia es muy simple. El principio básico de la antena se mantiene: cada uno de los lazos (cuadrados) de la antena debe tener una longitud total (perímetro) de una longitud de onda.

La longitud de onda de una radiación electromagnética puede obtenerse a partir de la frecuencia mediante la relación entre ambas magnitudes:

La velocidad de la luz en el aire es de aproximadamente  299.792.458 m/s. Usando este dato y la frecuencia podemos calcular la longitud de onda.

Magnitud	BiQuad	Doble BiQuad	Medida física
λ	122.01 mm	122.01 mm	Longitud de cada lazo (cuadrado)
λ/4	30.5 mm	30.5 mm	Longitud de cada lado
λ/2	-	61 mm	Longitud de segmentos largos
Longitud total	244.02 mm	488.04 mm	Longitud total de cable de la antena

En las antenas BiQuad de telemetría (tanto simple como doble) cada uno de los dos lazos cuadrados tiene una longitud igual a la longitud de onda (es decir, cada lado del cuadrado mide λ/4).

En la antena BiQuad simple todos los segmentos del elemento activo son de la misma longitud (igual al lado del cuadrado, es decir, λ/4. En la antena Doble BiQuad, sin embargo, algunos de los segmentos tienen el doble de longitud (λ/2). Además, añadimos la longitud total de cable necesaria para construir la antena, que es diferente en los dos modelos: en la BiQuad simple es 2*λ, mientras que en la Doble BiQuad es 4*λ.

Pérdida de propagación:

La fórmula que se utiliza para esto es:

Pp = 20log₁₀ (d/1000)+ 20log₁₀ (f*1000) + 32,4

d =  distancia(metros)

f = frecuencia(GHz)

Por lo que reemplazando los valores de d y f la fórmula nos quedaría:

d = 100mt

f = 2,447

Pp = 20log₁₀ (100/1000)+ 20log₁₀ (2,447*1000) + 32,4

Dándonos como resultado una pérdida de propagación (Pp) de : 80,17 decibelios(dB) por cada 100 mt.

Se debe tener en cuenta que los GHz varían dependiendo del canal en que se esté transmitiendo la señal.

Existen variadas fuentes de información para construir este tipo de antena, los siguientes enlaces son muy útiles tanto del punto de vista informativo como para verificar el cálculo de las medidas de los componentes de la antena.

http://www.wikarekare.org/Antenna/tetraquad.html

http://martybugs.net/wireless/biquad/

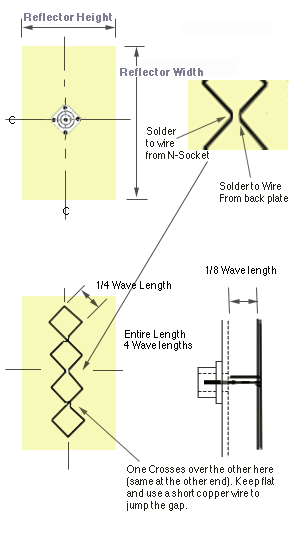

En concreto las medidas son las siguientes:

Alimentador doble-biquad y reflector:

F=2,457GHz

F = 2,457GHz (frecuencia)

c = 299.792.458 m/s (velocidad de la luz)

Lo = Longitud de onda

Lo=c/F   => Lo=122mm

Con estos datos obtenemos las siguientes medidas:

L=(1/4)LO => L=30.5mm

LR=235,4mm

D=(1/8)LO => D=15,4mm

L:lados del cuadrado

LR:largo reflector

D: distancia entre el alimentador doble-biquad y el reflector.

Resumiendo cada uno de los lados del alimentador biquad debe tener un largo de 30.5mm, el reflector debiera tener como mínimo 105mm de alto por 235,4mm de largo y la distancia entre el reflector y el alimentador biquad debe ser de 15,4mm (esta medida es critica aunque he visto algunas gráficas de la ROE VS D y la distancia podría variar entre 15mm y 20mm sin problemas).

ROE: Relación de Ondas Estacionarias.

Estos datos fueron corroborados en el primer link presentado, donde se ingresó la frecuencia y el canal de transmisión utilizado, en este caso utilizamos el canal 6, y se obtuvieron datos prácticamente idénticos a los calculados anteriormente.

Confeccion cables UTP paralelos y cables cruzados

Armado de cable de red Cruzado: tipo norma TIA/EIA 568A

Como se dijo anteriormente, los materiales para elaborar un cable de red son los siguientes:

Cable UTP

Conectores RJ-45

Alicate Crimpeador

Primero quitamos la goma protectora en uno de los extremos del cable, dejando a la vista los cuatro pares trenzados del interior.

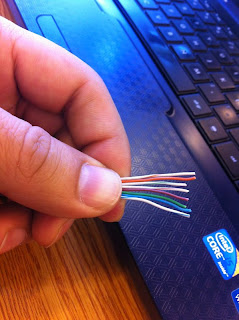

Luego, desenredamos los pares y ordenamos los colores en forma paralela, de acuerdo al primer extremo de la configuración tipo norma TIA/EIA 568A, [1, 2, 3, 4, 5, 6, 7, 8].

Una vez ordenados, cortamos las puntas formando una terminación recta y paralela de cables, e introducimos los cables ordenados de 1 al 8 en el conector RJ-45.

Con la Crimpeadora, cerramos el conector, bloqueando la salida de los cables y dejando cada terminal metálico del conector unido a un único cable de color.

Ahora tomamos el otro extremo y repetimos el paso 1).

Desenredamos los pares y los ordenamos de forma paralela, de acuerdo al segundo extremo de la configuración tipo norma TIA/EIA 568A.

Esto quiere decir que el orden de os pin quedaría de la siguiente manera:

Extremo 1° [1, 2, 3, 4, 5, 6, 7, 8] ßà [3, 6, 1, 7, 8, 2, 4, 5] extremo 2°.

Y terminamos repitiendo los pasos  3) y 4).

Para probar el correcto funcionamiento del cable cruzado, vamos a probarlo conectándolo a un Switch y un PC. Para verificar su correcto estado, basta con chequear que al conectarlo al switch, éste enciende una luz indicando el puerto que se está conectando.

Podemos ver que el puerto numero 1 está conectado, y así lo indica la luz verde.

Armado de cable de red Cruzado: tipo norma TIA/EIA 568B

Como se dijo anteriormente, los materiales para elaborar un cable de red son los siguientes:

Cable UTP

Conectores RJ-45

Alicate Crimpeador

Primero quitamos la goma protectora en uno de los extremos del cable, dejando a la vista los cuatro pares trenzados del interior.

Luego, desenredamos los pares y ordenamos los colores en forma paralela, de acuerdo al primer extremo de la configuración tipo norma TIA/EIA 568B, [1, 2, 3, 4, 5, 6, 7, 8].

Una vez ordenados, cortamos las puntas formando una terminación recta y paralela de cables, e introducimos los cables ordenados de 1 al 8 en el conector RJ-45.

Con la Crimpeadora, cerramos el conector, bloqueando la salida de los cables y dejando cada terminal metálico del conector unido a un único cable de color.

Ahora tomamos el otro extremo y repetimos el paso 1).

Desenredamos los pares y los ordenamos de forma paralela, de acuerdo al segundo extremo de la configuración tipo norma TIA/EIA 568B.

Esto quiere decir que el orden de os pin quedaría de la siguiente manera:

Extremo 1° [1, 2, 3, 4, 5, 6, 7, 8]  [1, 2, 3, 4, 5, 6, 7, 8] extremo 2°.

Y terminamos repitiendo los pasos  3) y 4).

Para probar el correcto funcionamiento del cable cruzado, vamos a probarlo conectándolo a cualquier periferico y un PC.

Pruebas de una red inalámbrica Ad-Hoc

Una red ¨Ad hoc¨, consiste en un grupo de ordenadores que se comunican cada uno directamente con los otros a través de las señales de radio si usar un punto de acceso. Las configuraciones ¨Ad hoc¨, son comunicaciones de tipo punto a punto.
Solamente los ordenadores dentro de un rango de transmisión definido pueden comunicarse entre ellos. La tecnología es utilizada en varios campos como en el ejercito, celulares y juegos de vídeos. En fin, en la tecnología ¨Ad hoc¨, cada terminal de comunicación se comunica con sus compañeros para hacer una red ¨peerto peer¨.


Para configurar una red Ad-HOC se necesita ir a inicio, panel de control, centro de redes y recursos compartidos, ahí se hace click donde dice " configurar una nueva conexión o red ".

Luego hacer click en Configurar en una red ad hoc.

Se establece el nombre de red y se establece una contraseña.

Aquí se muestra que la configuración ad hoc ya está hecha.

Aquí se muestra que la conexión creada llamada " comunicacionales" ya está conectado.

Cableado Estructurado

Es el sistema colectivo de cables, canalizaciones, conectores, etiquetas, espacios y demás dispositivos que deben ser instalados para establecer una infraestructura de telecomunicaciones genérica en un edificio o campus. Las características e instalación de estos elementos se deben hacer en cumplimiento de estándares para que califiquen como cableado estructurado.

El apego de las instalaciones de cableado estructurado a estándares trae consigo los beneficios de independencia de proveedor y protocolo (infraestructura genérica), flexibilidad de instalación, capacidad de crecimiento y facilidad de administración.

El cableado estructurado consiste en el tendido de cables en el interior de un edificio con el propósito de implantar una red de área local. Suele tratarse de cable de par trenzado de cobre, para redes de tipo IEEE 802.3. No obstante, también puede tratarse de fibra óptica o cable coaxial.

CATEGORÍA DE CABLEADO ESTRUCTURADO

Los cableados estructurados se dividen por categorías y por tipo de materiales que se utilizan. La categoría en la que se dio a conocer el cableado estructurado es 5, pero al día de hoy existen categorías superiores, Categoría 5 mejorada “5e” y categoría 6, estas se miden en función de su máxima capacidad de transmisión, a continuación se presenta una tabla con el detalle de las categorías disponibles, su velocidad de transmisión, las topologías que pueden soportar en esa velocidad de transmisión y el tipo de materiales que se requieren para integrarla.

Categoria Obtenida	Topologias soportadas	Velocidad Max. de Transferencia	Distancias Maximas entre Repetidores por norma.	Requerimeintos Mínimos de materiales Posibles a Utilizar	Status
Cat. 3	Voz (Telefonía) Arcnet - 2 Mbits. Ethernet - 10 Mbits.	10 Mbits.	100 Mts.	Cable y conectores Coaxiales o cable y conectores UTP de menos de 100 Mhz.	Obsoleto
Cat. 5	Inferiores y Fast Ethernet	100 Mbits.	90 Mts. + 10 mts. En Patch Cords	Cable UTP y conectores Categoría 5 de 100 - 150 Mhz.	Sujeta a Descontinuarse
Cat. 5e	Inferiores y ATM	165 Mbits.	90 Mts. + 10 mts. En Patch Cords	Cable UTP / FTP  y conectores Categoría 5e de 150 - 350 Mhz.	Actual
Cat. 6	Inferiores y Gigabit Ethernet	1000 Mbits.	90 Mts. + 10 mts. En Patch Cords, Con cable de cobre Cat. 6. 1 Km. En Fibra Multimodo 2 Km. En Fibra Monomodo	Cable de cobre y conectores Categoría 6 y/o Fibra Optica.	Punta Técnológica

CLASIFICACIÓN DE CABLEADO ESTRUCTURADO

CABLEADO HORIZONTAL: Incorpora el sistema de cableado que se extiende desde el área de trabajo de telecomunicaciones hasta el cuarto de telecomunicaciones. Consiste de dos elementos básicos:

CABLEADO HORIZONTAL Y HARDWARE DE CONEXIÓN: Proporcionan los medios para transportar señales de telecomunicaciones entre el área de trabajo y el cuarto de telecomunicaciones. Estos componentes son los "contenidos" de las rutas y espacios horizontales.

RUTAS Y ESPACIOS HORIZONTALES: son utilizados para distribuir y soportar cable horizontal y conectar hardware entre la salida del área de trabajo y el cuarto de telecomunicaciones, son los "contenedores" del cableado horizontal.

CABLEADO VERTEBRAL  (BACKBONE): El propósito es proporcionar interconexiones entre cuartos de entrada de servicios, cuartos de equipo y cuartos de telecomunicaciones. Incluye la conexión vertical entre pisos en edificios de varios pisos. El cableado vertebral incluye medios de transmisión (cable), puntos principales e intermedios de conexión cruzada y terminaciones mecánicas. El cableado vertebral se debe implementar en una topología de estrella (jerárquica).

PUESTA A TIERRA PARA TELECOMUNICACIONES:  Brinda una referencia a tierra de baja resistencia para el equipo de telecomunicaciones. Sirve para proteger el equipo y el personal.

SALIDA DE ÁREA DE TRABAJO (WORK AREA OUTLET):

Por estándar un mínimo de dos salidas de telecomunicaciones se requieren por área de trabajo (por placa o caja). Excepciones tales como teléfonos públicos cuentan con una sola salida de telecomunicaciones.

 CERTIFICACIÓN DEL CABLEADO ESTRUCTURADO

Un cableado estructurado puede o no ser certificado, es decir se puede realizar el servicio de certificar que el cableado cumple con todas las normas que se requieren (EIA/TIA 568A/B, TSB 67 entre otras normas) para la transmisión de datos a través de materiales categoría 5 o superior instalados de manera adecuada.

La certificación del cableado la emiten los fabricantes de los materiales que se utilizan para la realización del cableado, y certifican tanto la calidad de sus materiales como la correcta mano de obra aplicada sobre la instalación de los mismos, y esta certificación garantiza el buen funcionamiento del cableado.

 Se puede certificar cuando la totalidad de los materiales son categoría 5 (Inclusive la canaleta y/o ductería). Para empresas pequeñas no es muy recomendable realizar esta erogación, ya que es considerable; y un cableado que utilice materiales categoría 5 excepto la ductería (instalada de manera adecuada) puede tener el mismo rendimiento que un cableado certificado categoría 5 a un menor costo.

Este último punto lo determinara las condiciones del edificio, la estética de las oficinas y/o sus requerimientos.
